Changer les barrettes mémoire d’un iMac 21,5 pouces fin 2012

Anthony Nelzin-... | | 17:08 |  1

Pendant près de dix ans, changer la RAM d’un iMac se résumait à ouvrir une trappe, sortir les anciennes barrettes, insérer les nouvelles, et refermer la trappe. Mais depuis le modèle fin 2012, seul l’iMac 27 pouces intègre cette trappe : pour changer la RAM de l’iMac 21,5 pouces, il faut démonter tout l’ordinateur. Une opération pas forcément impossible, mais très pénible.

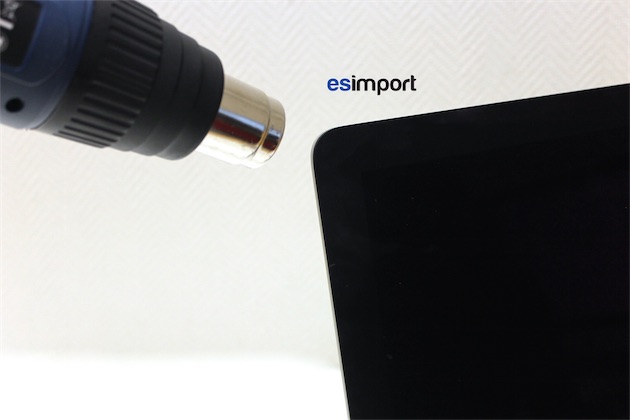

Première étape, la dépose de l’écran, véritable porte d’entrée des entrailles de l’iMac. Pour ce faire, commencez par chauffer légèrement un coin de l’écran à l’aide d’un sèche-cheveux (ou d’un décapeur thermique réglé au minimum).

Cliquez pour agrandir

alerte Attention

Avant toute intervention, déchargez-vous de toute électricité statique ou équipez-vous d'un bracelet anti-statique. L’ouverture d’un produit Apple sans agrément annule la garantie constructeur et s’effectue sous la seule responsabilité de l’intervenant. Ce tutoriel est réalisé en partenariat avec ESImport.

outils Outils

La chaleur ramollit la colle : vous pouvez glisser une spatule en métal pour gratter la colle en continuant à chauffer.

Cliquez pour agrandir

Dès que vous avez réussi à dégager quelques centimètres, abandonnez la spatule en métal et glissez deux spudgers, qui ne marqueront pas l’aluminium.

Cliquez pour agrandir

Chauffez entre les deux spudgers en descendant progressivement le long de l’écran. Glissez des onglets ou des cartes en plastique là où vous avez décollé, puis continuez sur le bord supérieur, et de l’autre côté.

Cliquez pour agrandir

L’opération est simple, quoique pénible : après quelques dizaines de minutes, vous aurez désolidarisé l’écran du châssis. Vous pourrez alors utiliser deux ventouses pour le décoller.

Cliquez pour agrandir

Si vous pouvez vous faire aider, demandez à une personne de tenir fermement le châssis pendant que vous décollez doucement l’écran. S’il reste un peu de colle, servez-vous encore une fois de chaleur pour la ramollir.

Cliquez pour agrandir

Ne tirez ni trop vite, ni trop fort : l’écran est connecté à la carte-mère par plusieurs câbles.

Cliquez pour agrandir

Déconnectez donc le câble du rétroéclairage (en haut sur l’image suivante), en pinçant les extrémités avec vos pouces, puis en tirant. Occupez-vous ensuite du câble LVDS (en bas), qui se retirer en faisant d’abord pivoter le volet, puis en le tirant.

Cliquez pour agrandir

L’écran peut maintenant être retiré. À l’aide d’un spudger, débranchez le (fragile) câble du bouton d’allumage.

Cliquez pour agrandir

Débranchez de la même manière la commande d’alimentation sur la carte-mère.

Cliquez pour agrandir

Dévissez les deux vis de la carte d’alimentation.

Cliquez pour agrandir

La carte est maintenue en place par une lame en plastique rigide, qu’il faut écarter à l’aide d’un spudger.

Cliquez pour agrandir

Dégagez la carte en la tirant vers le haut et vers vous. Elle est retenue par une patte en métal à gauche : il faudra la faire jouer pour l’extraire.

Cliquez pour agrandir

Avant de la retirer complètement, débranchez le câble d’alimentation en courant alternatif : pincez-le de part et d’autre, puis tirez-le vers le haut.

Cliquez pour agrandir

Enfin, déconnectez le câble d’alimentation en courant continu sur la carte-mère.

Cliquez pour agrandir

Vous pouvez désormais retirer la carte d’alimentation…

Cliquez pour agrandir

…ce qui dégage totalement l’accès à la carte-mère. Débranchez les connecteurs LVDS, ainsi que ceux du ventilateur, des haut-parleurs, et les quatre antennes Wi-Fi et Bluetooth. Utilisez à chaque fois un spudger pour ne pas abîmer les câbles.

Cliquer pour agrandir

Vous trouverez en bas à droite le connecteur audio, que vous devez aussi débrancher.

Cliquer pour agrandir

Dévissez les trois vis du ventilateur et les quatre vis de la carte-mère. Retirez le ventilateur.

Cliquer pour agrandir

Dévissez le berceau du disque dur.

Cliquer pour agrandir

Sa face arrière comporte un passe-câbles pour les câbles SATA. Dégagez les câbles, puis réservez le berceau.

Cliquer pour agrandir

Toutes les vis que vous avez dévissées jusqu’ici étaient des vis Torx T9. Vous allez devoir changer de tournevis pour dévisser le dissipateur thermique, puisque ses quatre vis sont des vis Torx T8. Notez leur position, car elles n’ont pas toute la même longueur.

Cliquer pour agrandir

À l’aide d’un spudger, décollez l’adhésif en bas du dissipateur thermique.

Cliquer pour agrandir

Dégagez les câbles du passe-câbles au-dessus du dissipateur.

Cliquer pour agrandir

Vous pouvez maintenant déposer la carte-mère. Si besoin, retirez le haut-parleur droit, qui peut parfois gêner la dépose.

Cliquer pour agrandir

La carte-mère, dans toute sa splendeur. Dans cette orientation, les barrettes sont en haut à gauche.

Cliquer pour agrandir

Le plus rageant ? Les barrettes sont montées sur des logements standard, comme sur l’iMac 27 pouces. Il suffit d’écarter les petites pattes avec les pouces pour libérer les barrettes.

Cliquer pour agrandir

Une fois les nouvelles barrettes insérées (2x8 Go au maximum), suivez les opérations dans l’ordre inverse pour remonter les éléments internes. Consultez la fin de notre pas-à-pas sur le changement de l’écran de l’iMac 21,5 pouces pour remonter l’écran.
