Pas-à-pas : remplacer le disque d'un iMac 21,5 pouces fin 2009

La redaction |

Les iMac sont des ordinateurs tout-en-un réputés difficiles à ouvrir. L'intérieur des anciens modèles n'est pourtant pas si difficile d'accès, à condition d'être précautionneux et de suivre le guide. Exemple avec un iMac 21,5 pouces fin 2009 dont on cherche à remplacer le disque dur.

Avant toute intervention, déchargez-vous de toute électricité statique ou équipez-vous d'un bracelet anti-statique. L’ouverture d’un produit Apple sans agrément annule la garantie constructeur et s’effectue sous la seule responsabilité de l’intervenant. Ce tutoriel est réalisé en partenariat avec ESImport.

Les iMac fin 2009 sont dotés de capteurs de température du disque dur, ce qui en complique le changement. Il est possible de ne pas brancher le capteur, mais le ventilateur chargé du refroidissement du disque dur tournera alors en permanence à fond. On peut sinon contrôler le ventilateur à l'aide d'une application tierce, mais on le fera à l'aveugle puisque la carte-mère ne récupère plus les informations de température.

Un remplacement avec un disque dur du commerce est possible, au prix donc de quelques manipulations. Les opérations suivantes ne valent que si l'on remplace un disque d'origine de marque Seagate par un disque Western Digital.

Après avoir démonté l'écran de l'iMac à l'aide du précédent pas-à-pas, voici l'état de la machine.

Le disque dur est immédiatement accessible : à condition d'avoir un tournevis torx T9, son démontage ne pose pas de difficultés particulières.

Voici le câble du capteur de température, conçu pour les disques durs Seagate. Il dispose d'un connecteur plat à quatre broche, dont seules deux sont utilisées.

Ce câble vient se brancher sur un connecteur à la droite du disque d'origine.

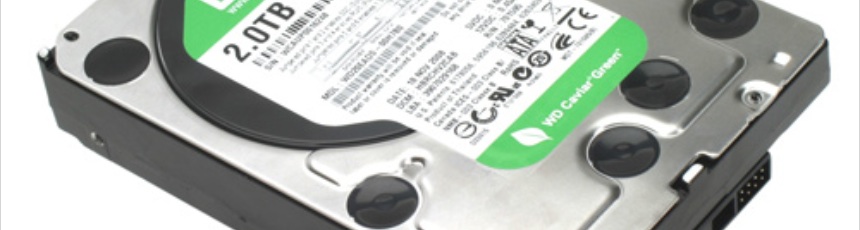

Voici le disque dur Western Digital acheté dans le commerce : son connecteur est différent. Si l'on a choisi un disque de cette marque, c'est que l'on peut y adapter le câble de température.

Il suffit de sectionner le connecteur en son milieu, à l'aide d'un cutter, en prenant garde de ne pas abîmer les broches et les fiches.

Une fois sectionné, le câble ressemble à ceci.

On peut alors le brancher à l'extrémité droite du connecteur du disque Western Digital de remplacement, puis remonter ce disque.

Il faut maintenant tester le disque, ce qui peut se faire sans remonter l'écran — attention toutefois à ne pas toucher le bloc d'alimentation, sous peine de choc électrique :

  • démarrez l'iMac : normalement, les ventilateurs ne s'emballent pas ;
  • au bout de quelques minutes, débranchez le câble de température du disque : le ventilateur du disque dur (à ne pas confondre avec celui de la carte-mère ou du lecteur optique) devrait progressivement monter en charge ;
  • rebranchez le connecteur : le ventilateur devrait se « calmer ».

Si le ventilateur tourne à fond alors que le câble de la sonde de température est branché, il est possible que vous l'ayez branché à l'envers : retournez-le, toujours sur les deux broches à droite du connecteur. Répétez le test trois ou quatre fois, pour être certain que vous pouvez remontez votre iMac.
