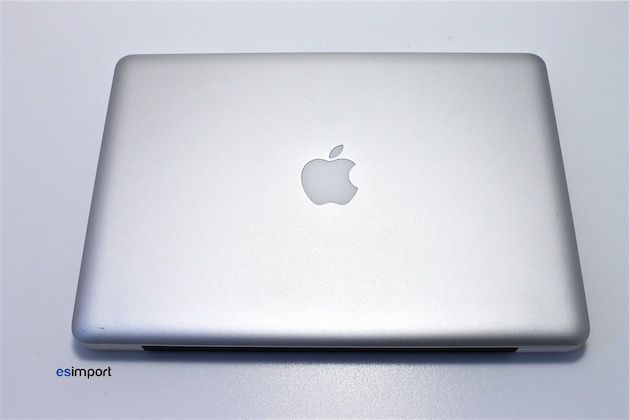

Changer le clavier d’un MacBook Pro 13 pouces

Anthony Nelzin-... | | 18:30 |  10

Vous avez renversé de l’eau, un soda, ou du café sur votre MacBook Pro 13 pouces ? Si vous n’avez vraiment pas de change, vous avez noyé votre carte-mère. Sinon, vous n’avez peut être endommagé que le clavier.

Dans ce cas, Apple et son réseau de réparation proposent souvent un remplacement du topcase complet, pour un coût de plusieurs centaines d’euros. Il est parfois nécessaire, surtout en cas d’oxydation, et nous vous proposons d’ailleurs un pas à pas à ce sujet. Mais il est souvent facultatif : il n’est pas difficile de remplacer seulement le clavier, que l’on peut se procurer séparément pour une soixantaine d’euros seulement.

Cliquer pour agrandir

alerte Réparation : Clavier

alerte Attention

Avant toute intervention, déchargez-vous de toute électricité statique ou équipez-vous d'un bracelet anti-statique. L’ouverture d’un produit Apple sans agrément annule la garantie constructeur et s’effectue sous la seule responsabilité de l’intervenant. Ce tutoriel est réalisé en partenariat avec ESImport.

Protégez le dessus du MacBook Pro, puisqu’il sera « opéré » retourné.

Cliquer pour agrandir

Dévissez les dix vis du couvercle de fond, puis retirez-le. En cas de perte, il est possible de racheter un kit de visserie.

Cliquer pour agrandir

Dévissez les dix vis de la carte-mère identifiées ci-dessous.

Cliquer pour agrandir

Puis débranchez les onze connecteurs identifiés ci-dessous. Attention, certains sont plus fragiles que d’autres.

Cliquer pour agrandir

Les connecteurs du clavier et du rétroéclairage, l’un à côté de l’autre, sont les plus fragiles de tous. Ils se débranchent en deux temps : faites d’abord pivoter le volet de 90°, puis retirez la nappe.

Cliquer pour agrandir

Aidez-vous d’un spudger pour débrancher en douceur le connecteur de la caméra iSight et le connecteur vidéo.

Cliquer pour agrandir

Le connecteur plat (type JST) du ventilateur doit être soulevé : utilisez un spudger plutôt que de tirer sur les câbles fragiles. Si le connecteur est bloqué, chauffez légèrement à l’aide d’un sèche-cheveux pour assouplir le plastique.

Cliquer pour agrandir

Les connecteurs comme celui du disque dur ne présentent pas de difficulté particulière, mais vous utiliserez là encore un spudger pour ne pas les abîmer.

Cliquer pour agrandir

Une fois tous les connecteurs débranchés, dévissez les trois vis maintenant le ventilateur.

Cliquer pour agrandir

Et retirez-le.

Cliquer pour agrandir

Dévissez le connecteur MagSafe et la patte de maintien du connecteur LVDS.

Cliquer pour agrandir

Décollez le microphone à l’aide d’un spudger.

Cliquer pour agrandir

Et vous pouvez retirer la carte-mère.

Cliquer pour agrandir

Dévissez les deux vis de l’ensemble haut-parleur.

Cliquer pour agrandir

Soulevez ensuite l’ensemble haut-parler/carte Wi-Fi. Dévissez les trois vis du lecteur optique.

Cliquer pour agrandir

Une fois le lecteur optique dégagé, la machine semble bien vide.

Cliquer pour agrandir

Dévissez les deux vis du bouton d’alimentation.

Cliquer pour agrandir

Décollez délicatement sa face interne.

Cliquer pour agrandir

Décollez avec précaution l’adhésif noir du rétroéclairage, de manière à révéler la face interne du clavier.

Cliquer pour agrandir

Dévissez les cinquante vis maintenant le clavier. Pour des raisons de commodité, seules les neuf premières sont représentées sur l’image ci-dessous. (Bon courage !) Une fois ces vis dévissées, le clavier peut être retiré. Gardez-le comme réserve de touches : elles se démontent et se remontent facilement grâce à leur système de « ciseaux » en plastique.

Cliquer pour agrandir

Le clavier et le rétroéclairage peuvent être achetés séparément, en fonction des dommages.

Cliquer pour agrandir

Que vous ayez dû changer les deux ou seulement l’un des deux, il faut maintenant tout remonter — ce qui signifie revisser les cinquante vis du clavier, puis replacer l’adhésif du rétroéclairage.

Cliquer pour agrandir

Nous effectuons ici un test avec un disque externe, pour vérifier le bon fonctionnement des pièces changées avant de tout remonter.

Cliquer pour agrandir

Le capteur de luminosité se situe à côté de la webcam : le couvrir de la main devrait déclencher l’allumage du rétroéclairage du clavier (on peut sinon utiliser les touches F1 et F2 du clavier). L’éclairage doit être bien uniforme.

Cliquer pour agrandir

Suivez ce guide en sens inverse pour finir de remonter votre machine.
